久久五月色婷婷丁香六月综优物,一本大道东京热无码一区,亚洲色大成网站www永久网站 ,优雅人妻被彻底征服

公路橋梁鋼結(jié)構(gòu)防腐對環(huán)氧富鋅底漆技術(shù)要求

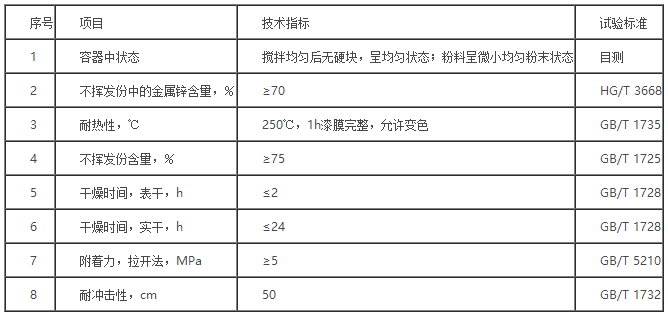

　　JT_722-2008_公路橋梁鋼結(jié)構(gòu)防腐涂裝技術(shù)條件對環(huán)氧富鋅底漆的性能要求。

　　表面處理要求：

　　環(huán)氧富鋅底漆鋼材表面處理應(yīng)達(dá)到GB/T 8923規(guī)定的Sa2.5級;不便于噴射除銹的部位，手工和動力工具除銹至GB/T 8923規(guī)定的St3級。

　　鋼材表面粗糙度為Rz30μm～75μm，

　　噴砂完工后，除去噴砂殘?jiān)褂谜婵瘴鼔m器或無油、無水的壓縮空氣，清理表面灰塵。 清潔后的噴砂表面灰塵清潔度要求不大于GB/T 18570.3規(guī)定的3級。

　　一般情況下，涂料或鋅、鋁涂層最好在表面處理完成后4h內(nèi)施工于準(zhǔn)備涂裝的表面上;當(dāng)所處環(huán)境的相對濕度不大于60%時，可以適當(dāng)延時，但最長不應(yīng)超過12h;不管停留多長時間，只要表面出現(xiàn)返銹現(xiàn)象，應(yīng)重新除銹。

　　環(huán)境要求

　　施工環(huán)境溫度5℃～38℃，空氣相對濕度不大于85%，并且鋼材表面溫度大于露點(diǎn)3℃;在有雨、霧、雪、大風(fēng)和較大灰塵的條件下，禁止戶外施工。

　　施工環(huán)境溫度一5℃～5℃，應(yīng)采用低溫固化產(chǎn)品或采用其它措施。

　　廣東弘方涂料有限公司官網(wǎng): http://m.sh-gx518.com/
